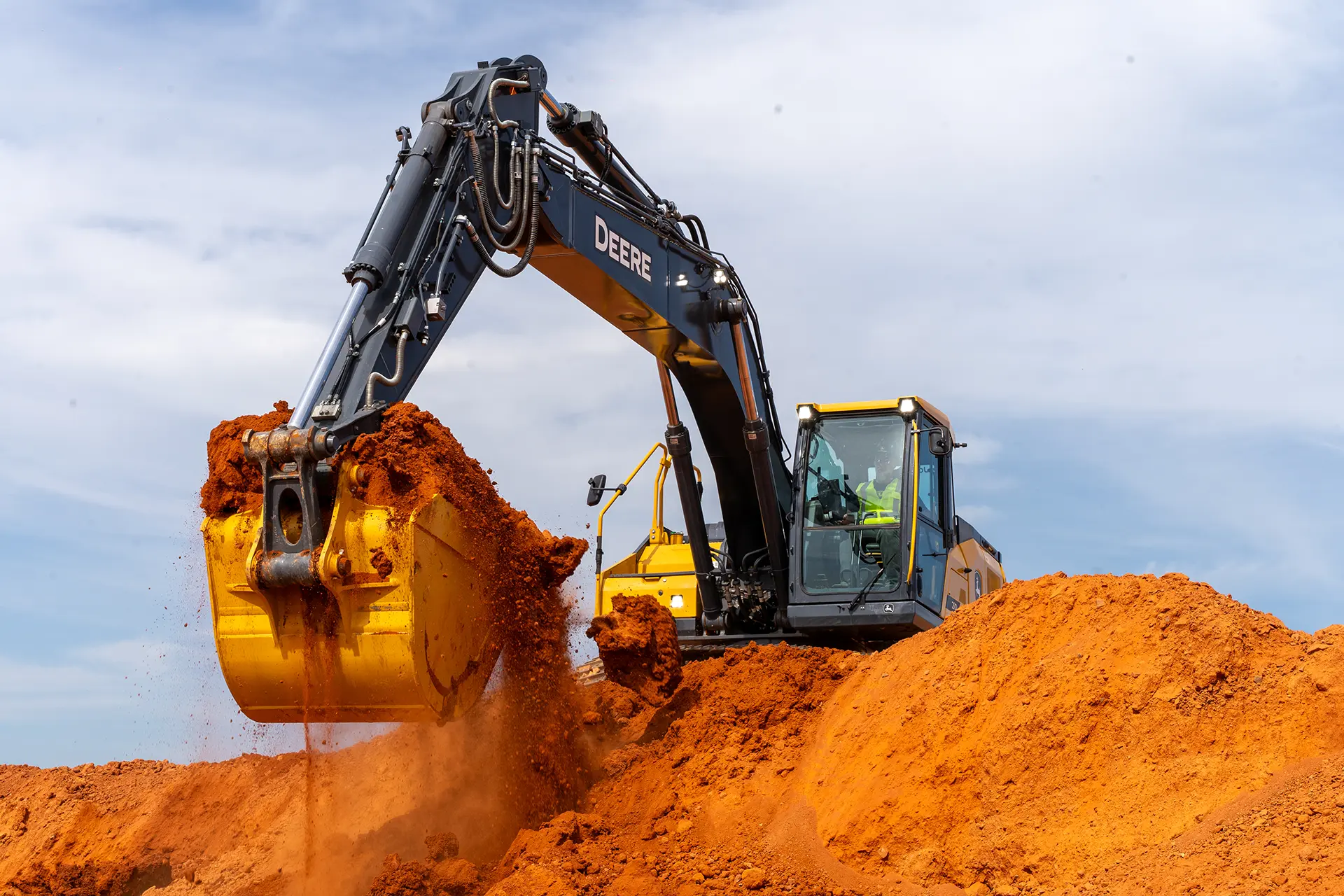

Escavadeiras Hidráulicas Linha DEX

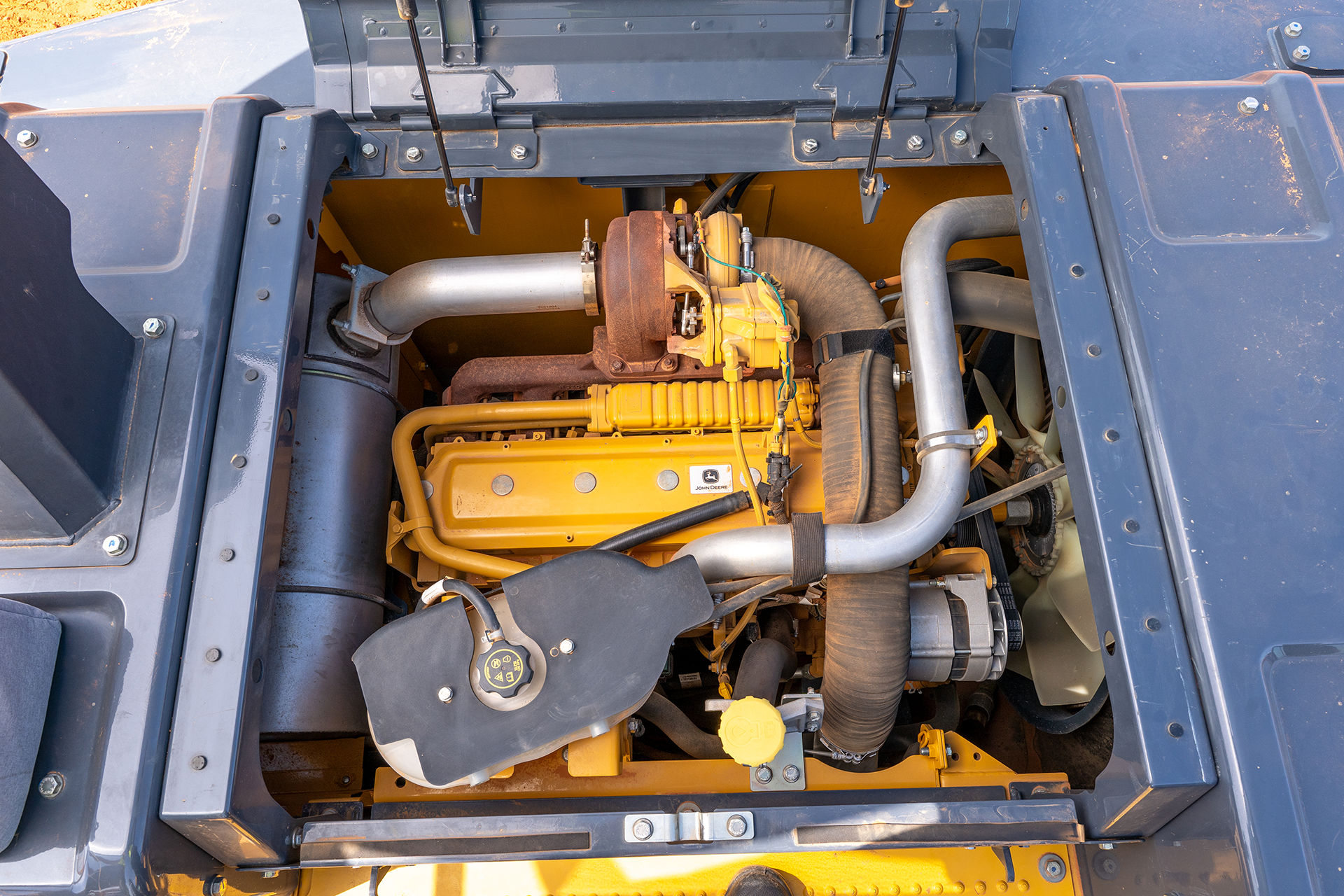

O motor que equipa a linha DEX é da própria John Deere: o já conhecido PowerTech™ Plus 6,8 L eletrônico, que conta com 4 válvulas por cilindro, common rail, bomba de alta pressão, turbocompressor com geometria variável, sistema de arrefecimento do ar de admissão e EGR (Recirculação do Gás de Exaustão). As potências são ajustadas para cada modelo de máquina. A 210P conta com uma potência bruta de 168 hp (125 kW), a 230P possui potência bruta de 181 hp (135 kW), enquanto a 260P está ajustada para uma potência bruta de 204 hp (152 kW). Este modelo de motor conta com a certificação de emissões MAR-I, relativo à emissão Tier III EPA dos EUA e Stage III da União Europeia (UE).

O ventilador do motor pode ser equipado com acionamento por correia e sistema Visctronic controlado pela ECU ou ainda, como opcional, com o ventilador hidráulico reversível muito utilizado em operações com elevada quantidade de partículas em suspensão que podem comprometer o sistema de arrefecimento do motor e dos demais sistemas da máquina.

Além de ser um motor já utilizado em outros equipamentos da marca, conta com suporte de pós-vendas e peças em todo o território nacional. Além disso, a John Deere assume o compromisso com o consumo de combustível para cada modelo. No caso do modelo 210P, o consumo garantido é de no máximo 15 litros por hora. Para o modelo 230P, o consumo garantido é de no máximo 17 litros por hora e para o modelo 260P, no máximo 18 litros por hora. No entanto, para obtenção desta garantia, o cliente deve estar com todas as revisões previstas pela fábrica em dia e usar apenas peças de reposição homologadas. Assumir a garantia do consumo de combustível é uma demonstração clara da qualidade e performance do seu motor nas mais diversas aplicações.

Segundo a John Deere, as novas escavadeiras da Linha DEX foram desenvolvidas para aplicações severas, como mineração, pedreiras e terraplenagem pesada, e trazem melhorias estruturais em relação aos modelos anteriores, que visam maior durabilidade, mais disponibilidade operacional e menor custo de manutenção. O chassi e a estrutura frontal (lança e braço de penetração) utilizam aço de alta resistência. Quando comparado com os modelos anteriores, a estrutura do chassis inferior recebeu maior dimensionamento em áreas de maior esforço.

Também, de acordo com o fabricante, o novo sistema de pinos e buchas pode estender a vida útil dos componentes em até cinco, vezes reduzindo o desgaste e a frequência de paradas para manutenção.,

As caçambas receberam atenção especial e contam com aços de alta resistência em áreas de maior desgaste, aumentando assim a sua vida útil. Os dentes, para todas as caçambas, são do tipo TK, que utilizam um sistema de montagem sem martelo (hammerless) e que permite a reutilização do pino de travamento.

Um sistema de engate rápido é disponibilizado como equipamento opcional para otimizar a troca de ferramentas e diminuir o tempo de máquina parada. No entanto, é importante lembrar que o uso de engate rápido pode diminuir a capacidade de carga declarada nas literaturas técnicas de cada modelo.

O sistema hidráulico das novas escavadeiras hidráulicas de Linha DEX conta com novos componentes e um novo software próprio de gestão para os comandos eletro-hidráulicos (EH), bombas hidráulicas, distribuidor, motores hidráulicos de giro e translação e todo o conjunto de cilindros do equipamento da lança, braço de penetração e implemento. A John Deere disponibiliza pacotes de configurações hidráulicas para cada tipo de aplicação. Estes pacotes atendem as necessidades de conexão com outros tipos de implementos como martelo rompedor, tesouras e outros que requerem linhas hidráulicas adicionais.

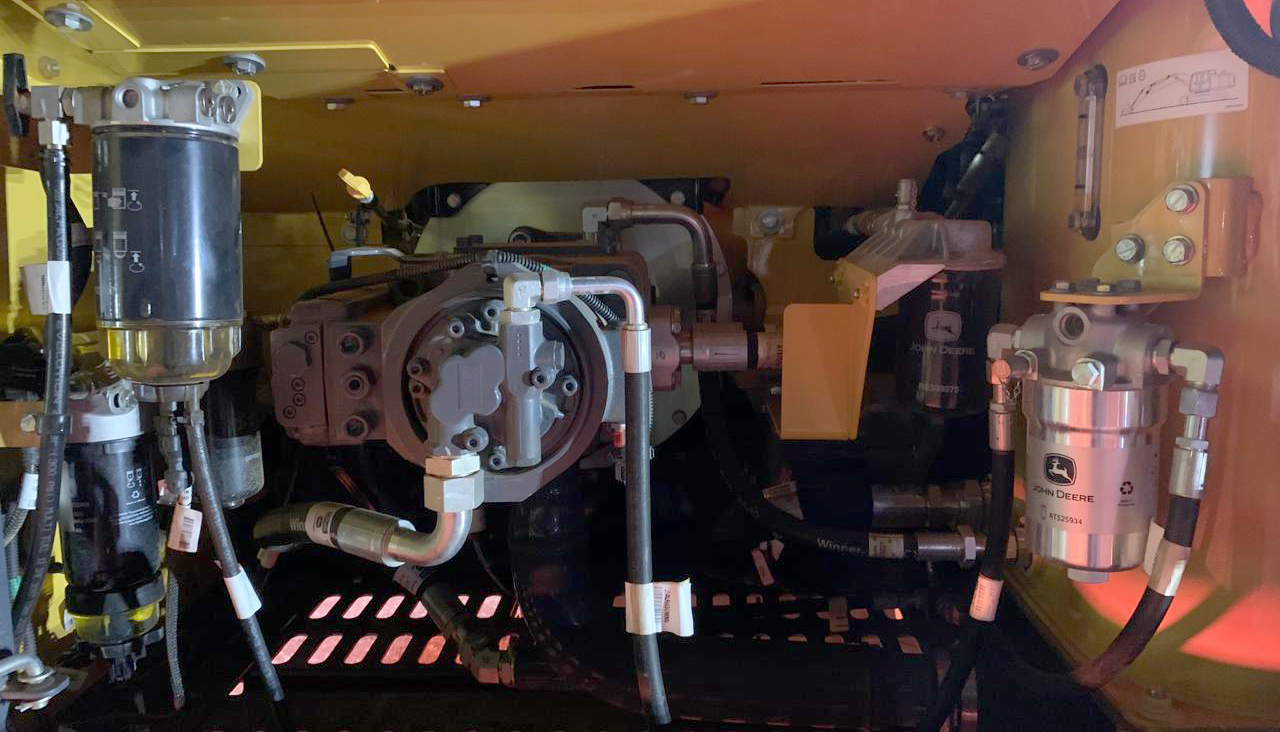

Todo o sistema hidráulico é alimentado com duas bombas de pistões axiais em tandem com capacidade de 2x224 L/min (210P). O sistema possui pressão de operação de 34,3 MPa para o deslocamento e implementos, 30 MPa para o giro e 3,9 MPa para o sistema piloto. O incremento de pressão pode chegar a 37,3 MPa. Para implementos específicos, a pressão e a vazão de trabalho podem ser ajustadas manualmente e armazenadas em até 20 registros de memória.

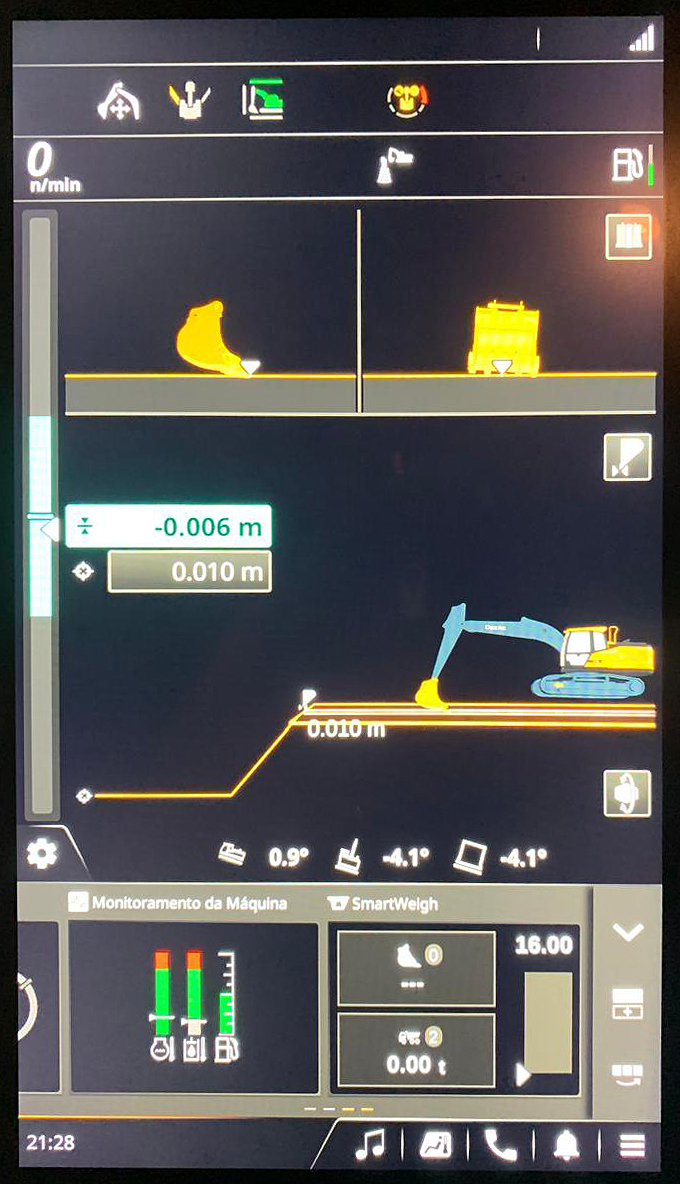

A grande novidade do sistema hidráulico está nos softwares e recursos implementados como o sistema de Cercas Virtuais, que cria limites de operação evitando colisões com estruturas ou obstáculos em áreas mais restritas, sistema SmartGrade 2D que utiliza referências digitais do terreno para auxiliar o operador nos movimentos de escavação e o sistema SmartWeigh™ que é capaz de medir a carga manipulada na caçamba a partir de sensores instalados nos circuitos dos cilindros. No entanto, é importante lembrar que estes recursos são opcionais e não fazem parte dos modelos nas suas versões padrão.

A nova linha DEX também conta com o sistema EZ Control, que permite múltiplas funções automáticas para manter a caçamba em deslocamento vertical ou horizontal utilizando fluxo mínimo das bombas para proporcionar a conversão da velocidade do implemento em precisão. Este recurso é muito útil em içamento de cargas, pois permite ao operador utilizar apenas uma função para movimentar a carga na horizontal ou na vertical, evitando movimentos bruscos. Outro sistema importante é o de Prevenção de Danos, que limita o curso dos cilindros para evitar que o implemento entre em contato com a cabine ou com a lança. O operador pode definir um deslocamento para o teto e para a frente da cabine.

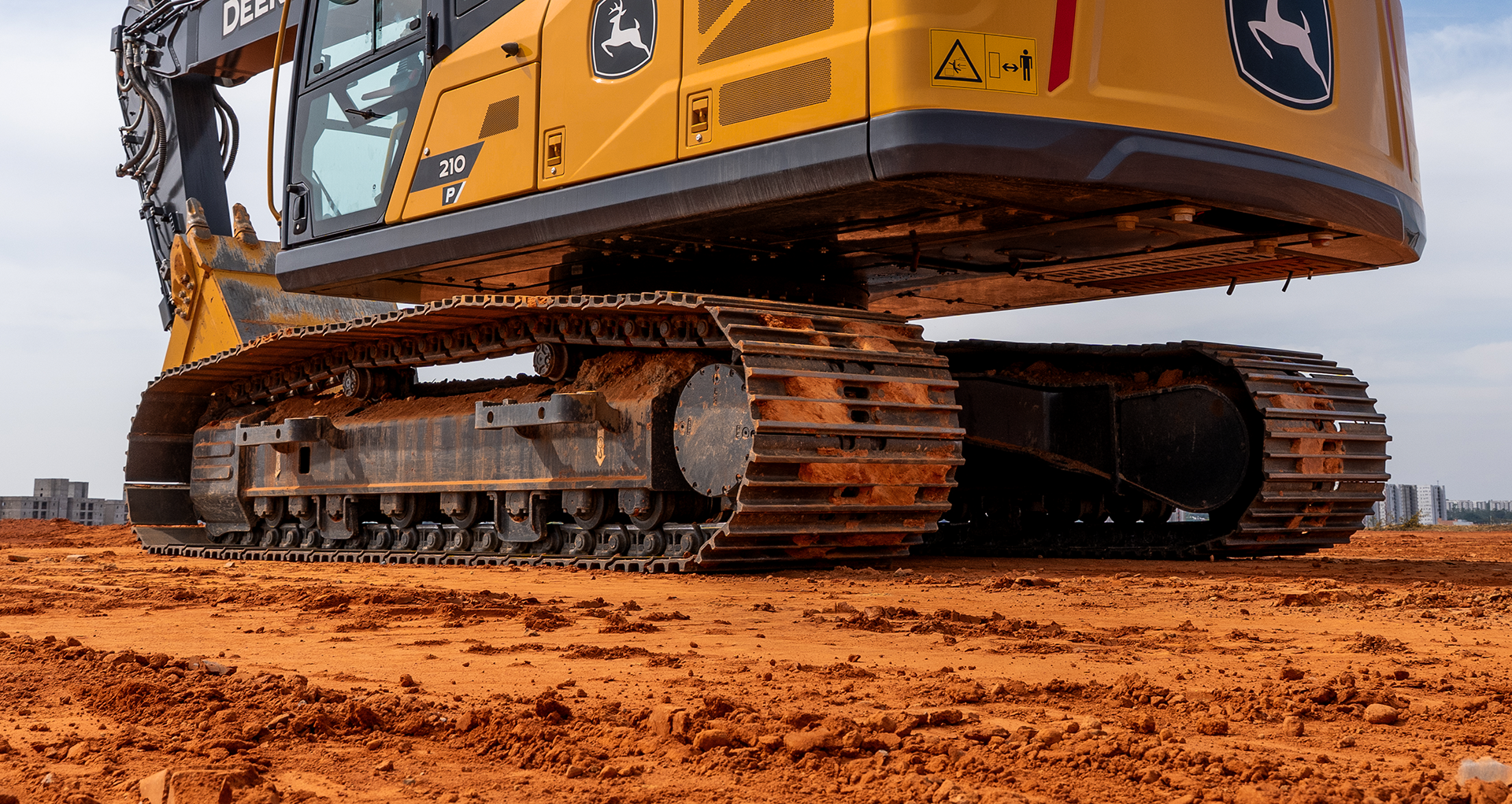

A parte rodante da nova Linha DEX de escavadeiras hidráulicas John Deere também possui uma nova estrutura e melhorias em relação aos modelos antecessores. Houve uma redução do espaço na estrutura inferior que proporciona a redução do acúmulo de material melhorando assim a limpeza de todo o conjunto. Reforços na caixa da roda-guia aumentaram a rigidez do sistema, reduzindo os efeitos de torção. O anel do sistema de giro teve sua espessura aumentada para maior rigidez do conjunto.

A roda motriz agora possui um novo desenho, que facilita a saída do material e evitando o seu acúmulo. Além disso, os links da esteira possuem mais material e mais área de tratamento térmico aumentando a sua dureza e vida útil. Pinos e buchas selados também foram retrabalhados para menor desgaste.

Alguns componentes tiveram suas dimensões aumentadas para maior durabilidade. Os roletes inferiores passaram de 150 para 155 milímetros de diâmetro e agora contam com maior dureza superficial da carcaça. O eixo interno teve seu diâmetro aumentado de 65 para 70 milímetros. As guias das esteiras também receberam reforço e tiveram suas áreas de aumentadas.

Ao todo, o conjunto rodante teve sua durabilidade aumentada em 20%, segundo a John Deere. É importante lembrar que estas modificações têm como referência os modelos antigos. De qualquer forma, estas melhorias mostram o compromisso do fabricante com a redução do custo operacional, uma vez que a parte rodante representa um dos maiores custos de manutenção nas escavadeiras hidráulicas de esteiras.

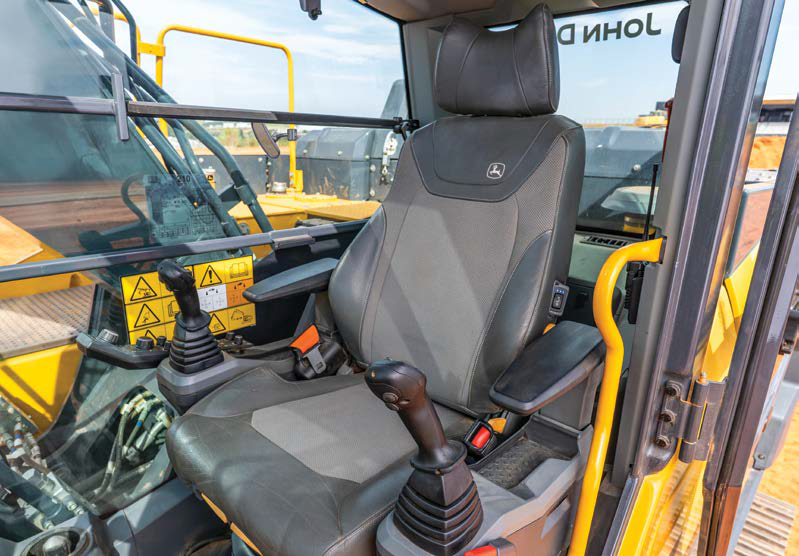

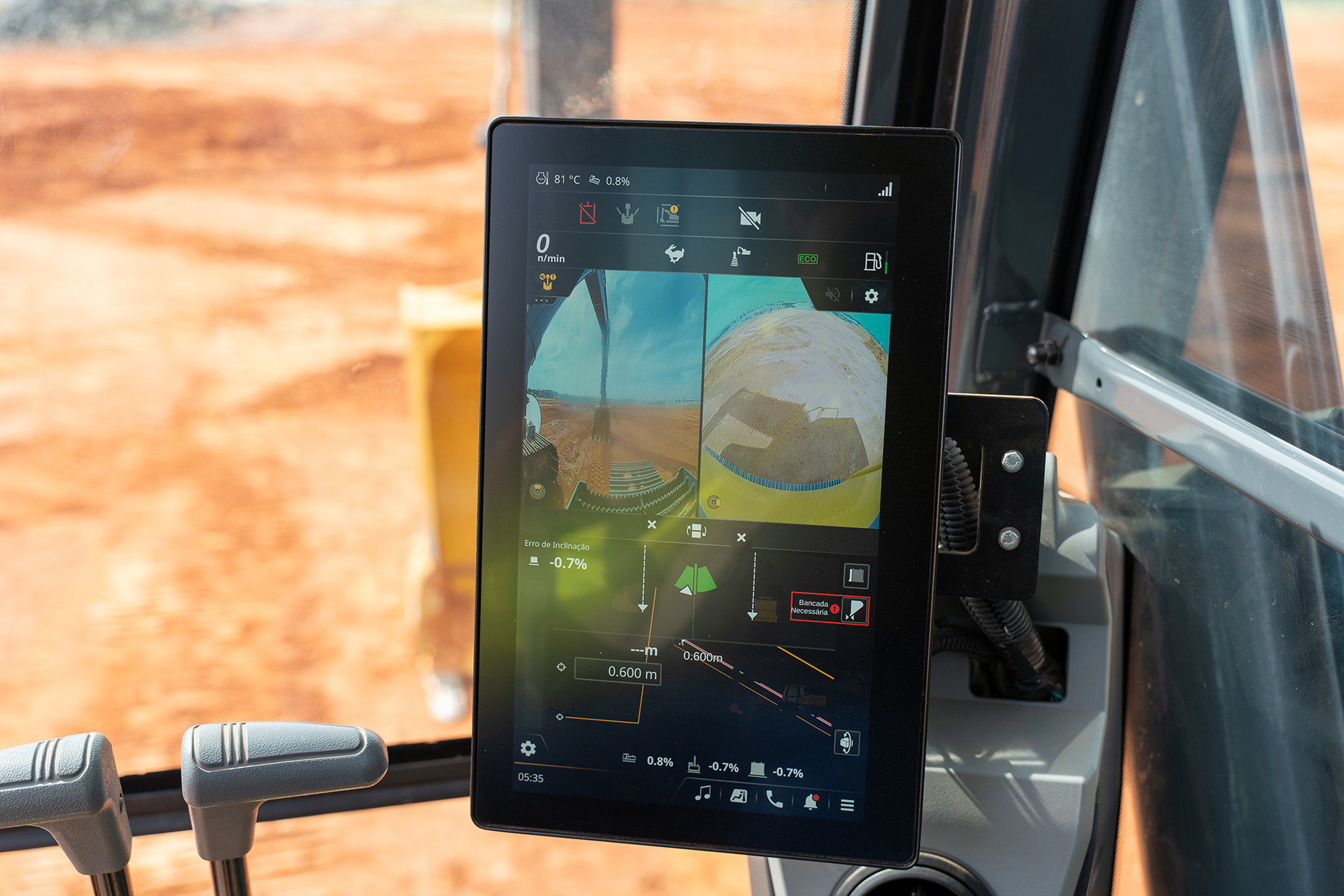

O compartimento do operador recebeu atenção especial da John Deere. A cabine foi totalmente redesenhada para oferecer mais conforto, ergonomia e controle operacional. O monitor com tela touch 10,1" padrão ou de 12,8" opcional permite a visualização completa de todos os recursos eletrônicos de gestão do equipamento. Chamado de PDU (Primary Display Unit), este monitor, além de fornecer todas as informações de operação da máquina, permite a configuração dos botões do joystick dos comandos hidráulicos e dos botões do CommandArm™, um painel localizado do lado direito do assento do operador, com excelente visibilidade, inclusive em trabalhos noturnos, e que concentra os principais comandos de operação.

Os joysticks eletro-hidráulicos (EH) permitem respostas rápidas e precisas através de movimentos suaves. O pacote standard oferece um assento de tecido, conversor de energia de 15 Amperes de 24V para 12V, 2 lâmpadas Led para caixa de ferramentas e lança, limpador de para-brisa superior e tubo de escape preto. Já no pacote opcional, o assento do operador vem em couro com sistema de aquecimento e resfriamento, conversor de energia de 30 Amperes 24V para 12V, 7 lâmpadas Led, limpadores de para-brisa superior e inferior e tubo de escape cromado.

Os comandos são dispostos de forma ergonômica e o assento possui os ajustes necessários para a operação de todos os tipos físicos de operadores. Os apoios de cabeça e braços proporcionam excelente conforto de operação.

O sistema de monitoramento através de câmeras é oferecido no equipamento padrão com duas câmeras, uma para o lado direito e outra traseira. Mas é disponível um pacote com 4 câmeras que cobre os lados direito e esquerdo, vistas frontal e traseira. Neste sistema o operador conta com a detecção de objetos e uma visão 360 graus.

Através do display eletrônico a John Deere pode ter acesso remoto às informações do equipamento utilizando o RDA (Remote Display Access) ou até mesmo comandar a máquina remotamente através do RDC (Remote Display Control). Estes acessos só serão disponibilizados com a autorização do operador na tela de comando. Após a autorização, as bordas da tela ficam com uma cor especial indicando que a equipe John Deere está lendo ou controlando o equipamento. Este recurso permite a ajuda em tempo real ao operador em qualquer necessidade técnica durante a operação.

Seguindo o padrão John Deere a manutenção das novas escavadeiras hidráulicas da Linha DEX é centralizada e ao nível do solo. Os filtros do sistema de combustível, óleo do motor, sistema hidráulico, vareta de verificação do nível do óleo do motor, reservatório do fluido de arrefecimento do motor estão localizados no painel lateral direito dentro do compartimento das bombas hidráulicas. O operador não precisa mais subir no compartimento do motor para medir o nível do óleo lubrificante.

O sistema hidráulico que equipa as novas escavadeiras da Linha DEX da John Deere conta agora com um intervalo de 6.000 horas para troca do óleo hidráulico. Mas este novo intervalo está associado ao uso do óleo indicado pelo fabricante e monitoramento através de análises laboratoriais.

Nos painéis esquerdos, o acesso ao filtro de ar, ao conjunto de trocadores de calor (basculáveis) e à chave geral, também é ao nível do solo.

A nova Linha DEX conta com um novo sistema de pinos e buchas que ampliam a vida útil destes conjuntos em até cinco vezes, de acordo com a John Deere.
